Pokiaľ ide o prevádzku a údržbu škrtiacej klapky so závitovkovým prevodom, presné meranie stupňa jej otvorenia je rozhodujúce. Ako spoľahlivý dodávateľ škrtiacej klapky so závitovkovým prevodom chápem význam tohto procesu a rôznych nástrojov, ktoré možno použiť na dosiahnutie presných meraní. V tomto blogovom príspevku sa ponorím do rôznych typov nástrojov používaných na meranie otvorenia škrtiacej klapky šnekového prevodu, ich princípov fungovania a ich výhod a nevýhod.
1. Potenciometer – založené na indikátoroch polohy
Ukazovatele polohy na báze potenciometra sú jedným z najbežnejšie používaných prístrojov na meranie otvorenia klapky šnekového prevodu. Tieto zariadenia pracujú na princípe premenlivého odporu. Potenciometer je pripojený k drieku ventilu tak, že pri otváraní alebo zatváraní ventilu sa mení poloha stierača na potenciometri. Táto zmena polohy má za následok zmenu odporu, ktorý je možné zmerať a previesť na elektrický signál úmerný otvoreniu ventilu.
Výhodou použitia indikátorov polohy na báze potenciometra je ich jednoduchosť a relatívne nízka cena. Ľahko sa inštalujú a môžu poskytnúť priamu indikáciu polohy ventilu. Majú však určité obmedzenia. Časom sa môže stierač opotrebovať, čo vedie k nepresným meraniam. Sú tiež citlivé na elektrický šum a faktory prostredia, ako je prach a vlhkosť, ktoré môžu ovplyvniť ich výkon.
2. Rotačné kódovače
Rotačné snímače sú ďalšou populárnou voľbou na meranie otvorenia škrtiacej klapky šnekového prevodu. Existujú dva hlavné typy rotačných snímačov: inkrementálne a absolútne.
Inkrementálne rotačné snímače generujú sériu impulzov pri otáčaní drieku ventilu. Počítaním týchto impulzov je možné určiť zmenu polohy ventilu. Neposkytujú však absolútnu polohu; namiesto toho merajú relatívny pohyb z počiatočného bodu.
Na druhej strane absolútne rotačné snímače poskytujú jedinečný digitálny kód pre každú polohu drieku ventilu. To znamená, že môžu priamo indikovať absolútnu polohu ventilu bez potreby referenčného bodu. Rotačné snímače ponúkajú vysokú presnosť a spoľahlivosť. V porovnaní s potenciometrami sú menej ovplyvnené opotrebovaním a môžu pracovať v drsnom prostredí. Vo všeobecnosti sú však drahšie ako indikátory založené na potenciometroch.
3. Lineárne variabilné diferenciálne transformátory (LVDT)
LVDT sa používajú na meranie lineárneho posunu, ktorý môže súvisieť s otvorením klapky závitovkového prevodu. Vo ventilovej aplikácii je LVDT pripojený k mechanizmu, ktorý prevádza rotačný pohyb drieku ventilu na lineárny pohyb.
Princíp činnosti LVDT je založený na elektromagnetickej indukcii. Skladá sa z primárnej cievky a dvoch sekundárnych cievok. Keď sa na primárnu cievku privedie striedavý prúd, vytvorí sa magnetické pole. Keď sa jadro LVDT pohybuje v dôsledku otvárania alebo zatvárania ventilu, menia sa indukované napätia v sekundárnych cievkach. Meraním rozdielu týchto napätí možno určiť lineárny posun.
LVDT sú známe svojou vysokou presnosťou, dlhodobou stabilitou a odolnosťou voči elektrickému šumu. Môžu pracovať v širokom rozsahu teplôt a sú vhodné pre aplikácie, kde sa vyžaduje vysoká presnosť. Sú však pomerne veľké a môžu byť drahšie ako niektoré iné meracie zariadenia.
4. Ultrazvukové snímače
Ultrazvukové snímače možno použiť aj na meranie otvorenia klapky šnekového prevodu. Tieto senzory fungujú tak, že vyžarujú ultrazvukové vlny a merajú čas, ktorý trvá, kým sa vlny odrazia od objektu. V prípade ventilu môže byť snímač inštalovaný tak, že meria vzdialenosť k časti ventilu, ktorá sa pohybuje pri otváraní alebo zatváraní ventilu.
Výhodou ultrazvukových snímačov je, že sú bezkontaktné, čo znamená, že nemajú žiadne mechanické časti, ktoré by sa mohli opotrebovať. Tiež sa relatívne ľahko inštalujú a môžu poskytovať merania v reálnom čase. Ich presnosť však môže byť ovplyvnená faktormi, ako je teplota, vlhkosť a prítomnosť prekážok v dráhe ultrazvukových vĺn.
5. Optické snímače
Optické snímače využívajú svetlo na meranie otvorenia klapky šnekového prevodu. Existujú rôzne typy optických senzorov, ako sú reflexné a transmisné senzory.
Reflexné optické senzory vyžarujú svetlo a merajú množstvo svetla odrazeného späť od objektu. Vo ventilovej aplikácii môže byť senzor nainštalovaný na detekciu polohy odrazového povrchu na ventile. Transmisívne optické senzory majú na druhej strane zdroj svetla a na druhej strane detektor. Pohyb ventilu preruší svetelný lúč a zmena detekovanej intenzity svetla sa použije na určenie polohy ventilu.
Optické senzory ponúkajú vysokorýchlostné merania a môžu byť veľmi presné. Sú tiež bezkontaktné, čo znižuje riziko opotrebovania. Môžu však byť ovplyvnené špinou, prachom a okolitým svetlom, čo môže vyžadovať dodatočné tienenie alebo kalibráciu.

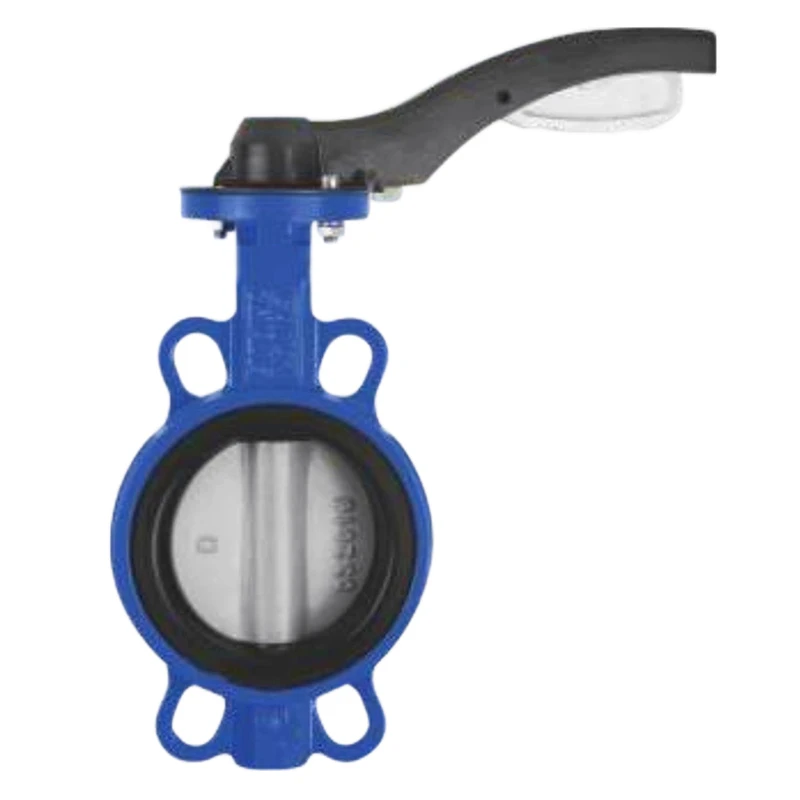

Ako dodávateľ škrtiacej klapky so závitovkovým prevodom chápeme, že rôzne aplikácie môžu vyžadovať rôzne meracie prístroje. Či už potrebujete cenovo výhodné riešenie alebo vysoko presné meracie zariadenie, môžeme vám poskytnúť tie správne rady a produkty. Ponúkame tiež široký sortiment klapiek, vrátanePákový motýľový ventil,Klapkový ventil z nehrdzavejúcej oceleaPrírubový motýlový ventil ovládaný závitovkovým prevodom.
Ak máte záujem o naše produkty alebo potrebujete viac informácií o meraní otvorenia klapky šnekového prevodu, neváhajte nás kontaktovať kvôli obstaraniu a ďalšej diskusii. Zaviazali sme sa poskytovať vám najlepšie riešenia pre vaše potreby ventilov.
Referencie
- "Príručka ventilov" od Toma Bergmana
- "Inštrumentačné a riadiace systémy" od Johna C. Doebelina
- Technické dokumenty od popredných výrobcov ventilov a snímačov
